Dyness Knowledge | Introdução do sistema de acoplamento CC para armazenamento de energia doméstica

O chamado acoplamento CC é avaliado de acordo com a fonte de alimentação externa da bateria. É um acoplamento CC para carregar a bateria através da conversão de energia CC, e um acoplamento CA para converter energia CA em energia CC. No sistema de armazenamento fotovoltaico, o módulo fotovoltaico converte a energia luminosa em energia elétrica através do módulo de rastreamento MPP integrado e do módulo de conversão CC/CC do inversor híbrido. E através de componentes como indutores e condensadores dentro do inversor para alcançar a retificação de reforço e, em seguida, carregar a bateria. Em geral, esse processo de conversão é chamado de acoplamento CC. Um sistema de armazenamento de energia que realiza o carregamento da bateria através do acoplamento CC é chamado de sistema de acoplamento CC.

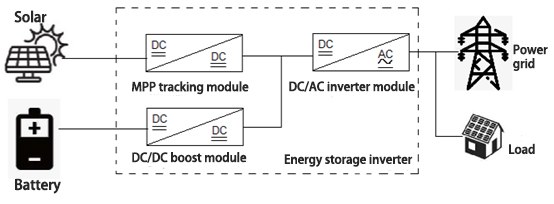

O sistema de acoplamento CC é adequado para clientes finais com novas necessidades de armazenamento de energia devido ao seu alto nível de integração funcional e menor número de conversões de energia. Não há necessidade de instalar inversores fotovoltaicos e inversores de armazenamento de energia, sendo possível utilizar diretamente a forma de inversores de armazenamento de energia + baterias + módulos. Entre eles, existem duas estruturas de sistema comuns. Uma é construir o módulo de reforço CC/CC da bateria no inversor, como um inversor híbrido (Figura 1). Neste tipo de sistema, o design do inversor é relativamente complicado, mas a compatibilidade com a bateria é mais forte e os cenários de aplicação são mais amplos.

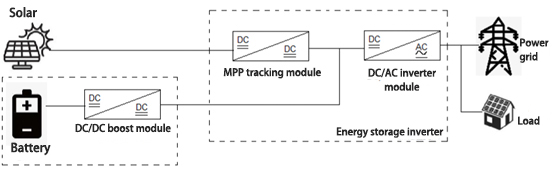

Outro sistema é a bateria com o seu próprio módulo de função de reforço (Figura 2). Nesse sistema, os requisitos de design para o inversor são relativamente baixos. As baterias podem ser mais padronizadas e a seleção é relativamente mais ampla. Em comparação com o sistema da Figura 1, o custo de manutenção do inversor no sistema da Figura 2 é menor, mas os requisitos gerais de projeto para o conjunto de baterias foram aprimorados e a compatibilidade do inversor com a bateria é ruim. Dois produtos separados podem ter comunicações fora de sincronia ou até mesmo ser incompatíveis. Portanto, alguns fabricantes os vendem na forma de um pacote “inversor + bateria”.

Nos últimos anos, um novo esquema de sistema surgiu no sistema de acoplamento CC e tem sido amplamente utilizado gradualmente. O design separado do módulo de rastreamento MPP e do inversor é apresentado pelo produto do otimizador fotovoltaico + inversor de armazenamento de energia. Em comparação com os componentes convencionais diretamente conectados ao inversor de armazenamento de energia, o otimizador fotovoltaico realiza o rastreamento MPP de cada componente para o inversor de armazenamento de energia na extremidade frontal. Reduz a redução da potência de saída do sistema causada pelo sombreamento parcial dos módulos fotovoltaicos, ou danos e outros fatores. Desta forma, o sistema fotovoltaico como um todo mantém uma saída em um estado de alta potência.
