Conhecimento Dyness | Terminologia essencial sobre energia solar e armazenamento de energia (C&I-4)

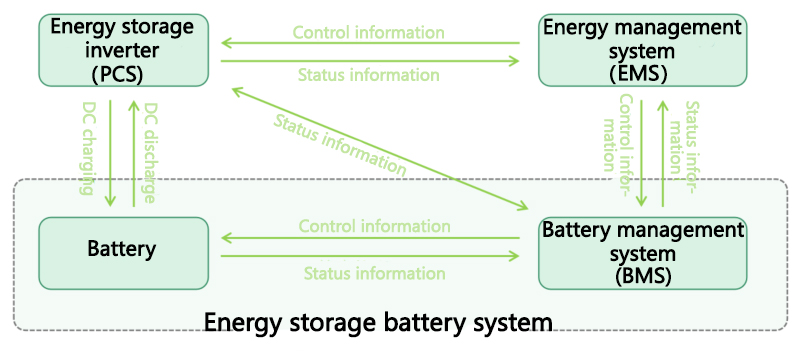

O sistema de armazenamento de energia é composto principalmente por um sistema de baterias, um sistema de gestão de baterias (BMS), um sistema de gestão de energia (EMS), um conversor de armazenamento de energia (PCS) e outros equipamentos elétricos. No sistema de armazenamento de energia, o conjunto de baterias envia informações de estado ao BMS, e o BMS partilha essas informações com o EMS e o PCS. O EMS envia informações de controlo ao PCS e ao BMS de acordo com decisões de otimização e programação, e controla cada bateria/conjunto de baterias para completar o carregamento e a descarga.

BMS

BMS (Sistema de Gestão de Baterias), comumente conhecido como babá de bateria ou administrador de bateria. A principal função é gerenciar e manter cada unidade de bateria de forma inteligente. Ao monitorar o estado da bateria em tempo real, a função da bateria é estável e segura, e a vida útil da bateria é prolongada. Disjuntores, contatores, fusíveis, sensores de corrente, módulos de gestão de controlo de conjuntos de baterias, fontes de alimentação comutadas, etc. são normalmente instalados no módulo BMS. A tensão, a corrente e a temperatura da bateria são monitorizadas em tempo real através de sensores. Ao mesmo tempo, também realiza monitorização de fugas, gestão térmica, gestão do equilíbrio da bateria, alertas de alarme, cálculo da capacidade restante (SOC) e estado de saúde da bateria (SOH).

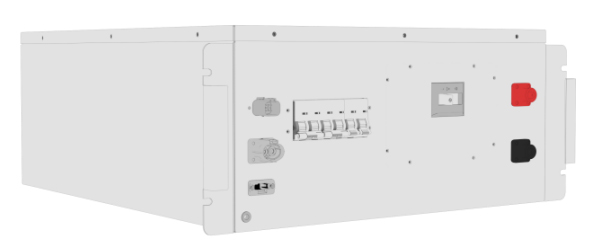

Aparência do BMS (produto Dyness DH200F)

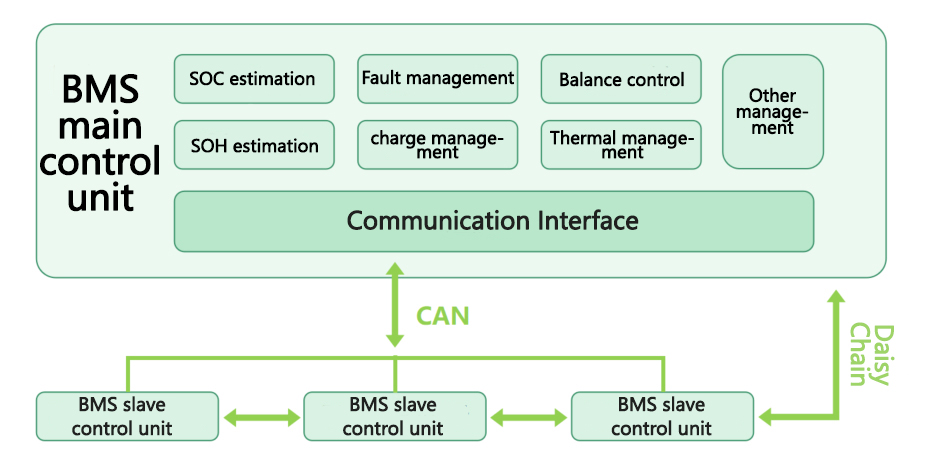

De acordo com a topologia, pode ser dividido em BMS centralizado e BMS distribuído. Todo o processamento de aquisição de dados e instruções de controlo do BMS centralizado são concluídos por um chip de controlo principal, que é adequado para cenários com baixa capacidade e poucas baterias. O BMS distribuído é frequentemente utilizado em baterias de armazenamento de energia, e a sua vantagem é que pode ser configurado de forma eficiente de acordo com o design em série e paralelo de diferentes sistemas de baterias. Ele pode realizar melhor a gestão hierárquica do nível do módulo (módulo) e do nível do sistema (Pack) e suporta o design de sistemas de baterias maiores. O BMS de armazenamento de energia geralmente adota uma estrutura de três camadas de controlo escravo-controlo mestre-controlo mestre, que são, respectivamente, o BMU de gestão de bateria única, o BCU de gestão de bateria e o BAU de gestão de cluster de baterias (vários grupos).

EMS

O EMS (sistema de gestão de energia) é uma parte importante do sistema de armazenamento de energia. Combinado com PCS, BMS, equipamento de monitorização ambiental, sistema de proteção contra incêndios, contador de eletricidade, ar condicionado ou sistema de controlo de acesso para formar um sistema de armazenamento de energia. O EMS recolhe os dados e sinais do equipamento local e garante o funcionamento seguro, fiável, eficiente e económico do sistema de armazenamento de energia através de estratégias de controlo interno. A composição do sistema de gestão de energia EMS é geralmente dividida em camada de equipamento, camada de comunicação, camada de informação e camada de aplicação.

Camada de equipamento: É necessária conversão de captação de energia (PCS, BMS) para suporte.

Camada de comunicação: inclui principalmente ligação, protocolo, transmissão, etc.

Camada de informação: inclui principalmente middleware de cache, banco de dados e servidor, entre os quais o sistema de banco de dados é responsável pelo processamento e armazenamento de dados. Registra dados em tempo real e dados históricos importantes, além de fornecer consultas de informações históricas.

Camada de aplicação: a forma de expressão inclui APP, Web, etc., fornecendo aos gestores uma interface visual de monitorização e operação.

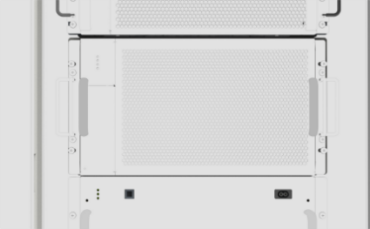

Aparência do EMS (produto Dyness DH200F)

PCS

O conversor de armazenamento de energia PCS (Power Conversion System), também conhecido como inversor bidirecional de armazenamento de energia, é um dispositivo de conversão bidirecional controlável por corrente que conecta o sistema de baterias de armazenamento de energia e a rede elétrica. A principal função é realizar a troca de energia entre a bateria e a rede elétrica, além de controlar e gerenciar a carga e descarga da bateria. Ele pode não apenas converter energia CA em CC para carregar a bateria, mas também converter energia CC em CA para fornecer energia às cargas ou realimentar a rede elétrica.

Devido às diferentes ocasiões de aplicação, as funções e os parâmetros técnicos do PCS são bastante diferentes. Deve-se prestar atenção à tensão do sistema, fator de potência, potência de pico, eficiência de conversão, tempo de comutação, etc. ao selecionar. A seleção desses parâmetros tem uma grande influência na função do sistema de armazenamento de energia.

Aparência do PCS (produto Dyness DH200F)

Aplicação em cena completa

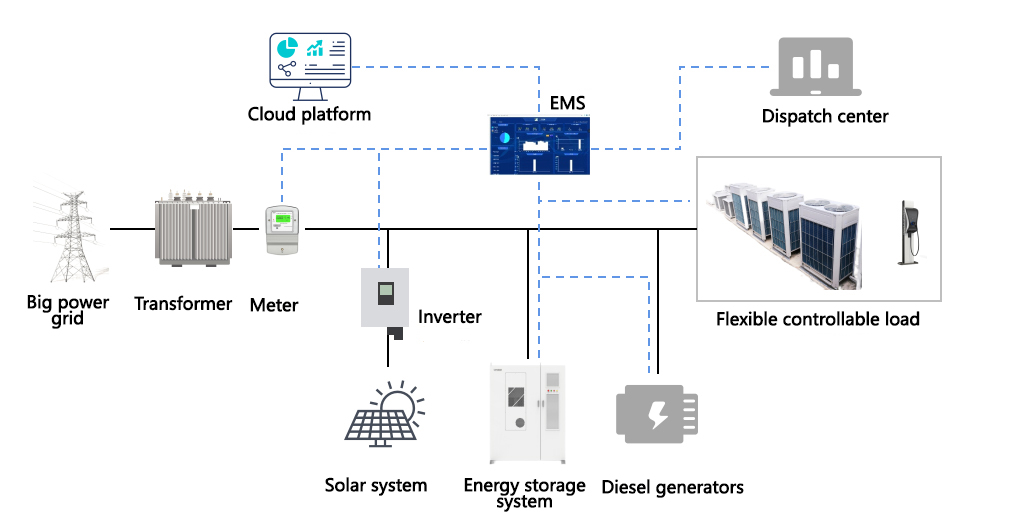

BMS, EMS e PCS são três partes indispensáveis no sistema de armazenamento de energia eletroquímica. O BMS desempenha o papel de percepção e é responsável pela monitorização, avaliação e proteção da bateria. O EMS desempenha um papel de tomada de decisão, responsável pela recolha de dados e programação de comandos. O PCS desempenha a função de execução e realiza a conversão CA-CC. Estes três sistemas juntos garantem a alta segurança, alta confiabilidade e alta aplicabilidade do sistema de armazenamento de energia, e podem ser amplamente utilizados em estações de carregamento, fábricas, parques, edifícios comerciais e outros cenários. Fornecem aos utilizadores serviços funcionais, tais como redução de picos e preenchimento de vales, redução de capacidade e redução de demanda, melhoria do consumo de energia nova, resposta à demanda e fornecimento de energia de reserva.

A Dyness está profundamente envolvida no campo do armazenamento de energia há muitos anos e possui uma vasta experiência em pesquisa e desenvolvimento de baterias e design de pacotes. Uma variedade de produtos de armazenamento industriais e comerciais que integram baterias, BMS, EMS, PCS, etc. foram desenvolvidos com sucesso. A empresa possui uma tecnologia BMS madura desenvolvida internamente e adota uma arquitetura distribuída de três camadas de controlo escravo-controlo mestre-controlo mestre, que pode garantir totalmente a alta confiabilidade, alta segurança e longa vida útil de seus próprios produtos de bateria.
